Arduino affichage 7 segments et compteur

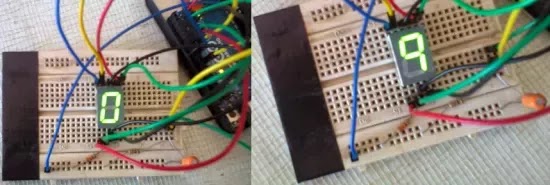

Il s'agit d'un circuit de 0 à 9 de simple compteur construit en utilisant Arduino! Ici, une cathode commune affichage à LED 7 segments est relié à Arduino pour afficher les chiffres.
Le code (Arduino croquis) permet appuyer sur le bouton incrément du compteur de 0 à 9.
L'ensemble du circuit peut être alimenté par une pile 9V PP3/6F22 standard, ou de tout adaptateur Arduino approprié.








L'affichage à sept segments est en fait un appareil très simple. C'est une combinaison de 8 LED (le point décimal DP-est le 8ème), qui peuvent être disposés de telle sorte que différentes combinaisons peuvent être utilisés pour faire des chiffres numériques.

Détails d'un type de cathode commune affichage à LED 7 segments est montré ici. A noter que les repères 3 et 8 de l'affichage est aux bornes de la cathode.








Arduino Schéma :






Il suffit de suivre le schéma de circuit pour rendre l'ensemble du projet.
Broches Arduino 2, 3, 4, 5, 6, 7 et 8 devraient aller pour afficher les broches 7, 6, 4, 2, 1, 9 et 10 dans l'ordre correct. En cas de doute, consultez ce tableau. Appuyez sur l'interrupteur (S1) le point d'entrée est à la broche 9 de l'Arduino.





Connexion des broches d'affichage directement sur les broches Arduino I / O n'est pas une bonne pratique. Pour des fins de test uniquement une résistance de 330 ohms (R2) est ajouté entre le rail de la masse (0V) et les broches de cathode communes (3 et 8). Il est préférable de connecter directement les broches 3 et 8 de l'écran vers le rail au sol. Ensuite, ajoutez une résistance de 330 ohms entre chacune des autres connexions à l'Arduino.

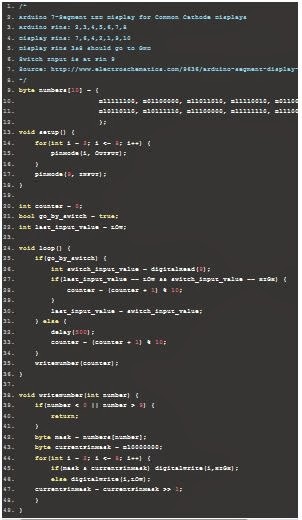

Arduino 7 segments code d'affichage :
